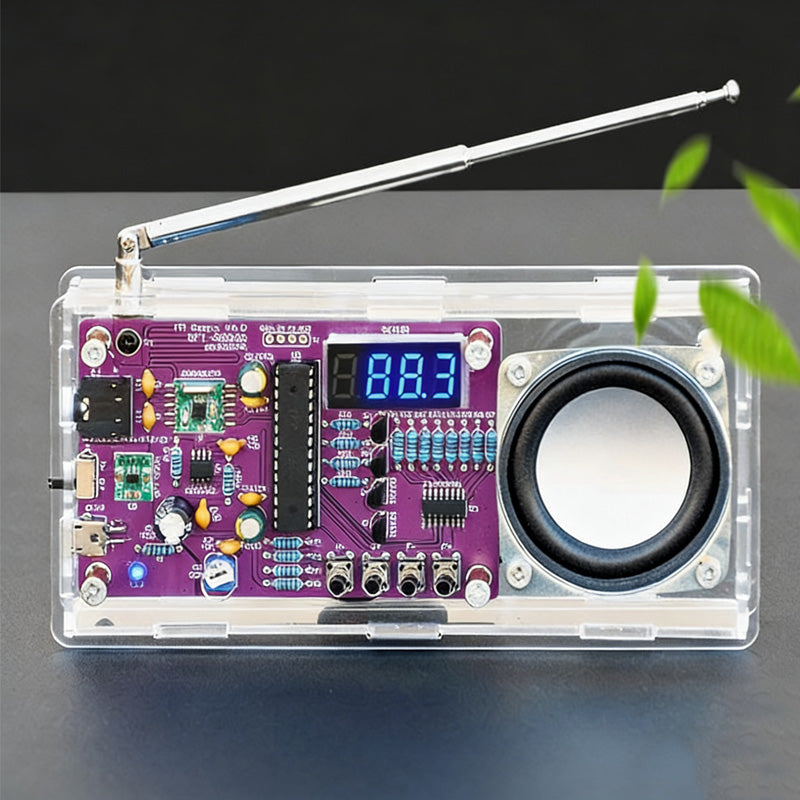

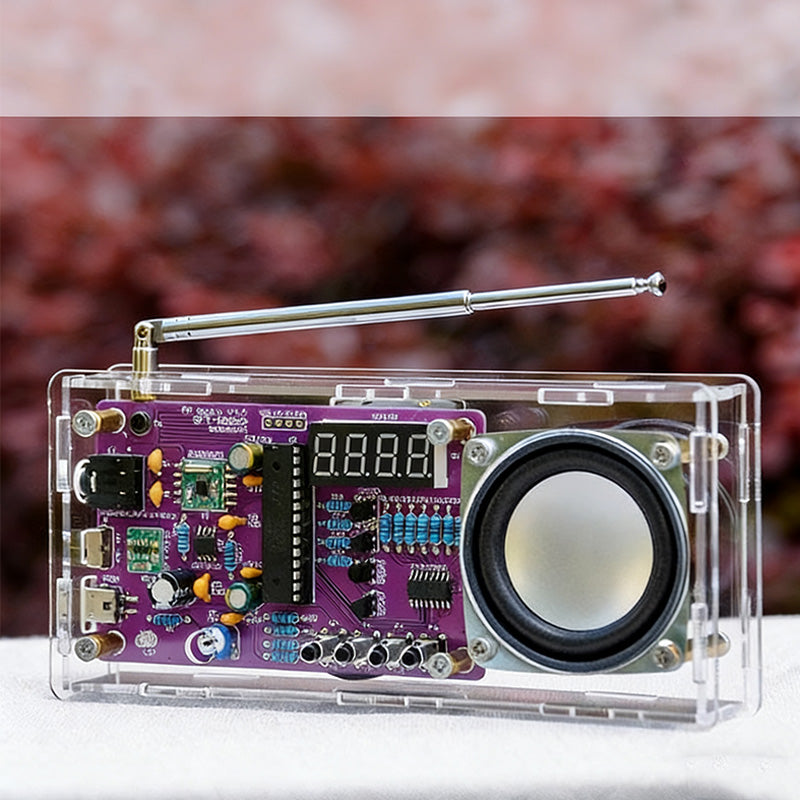

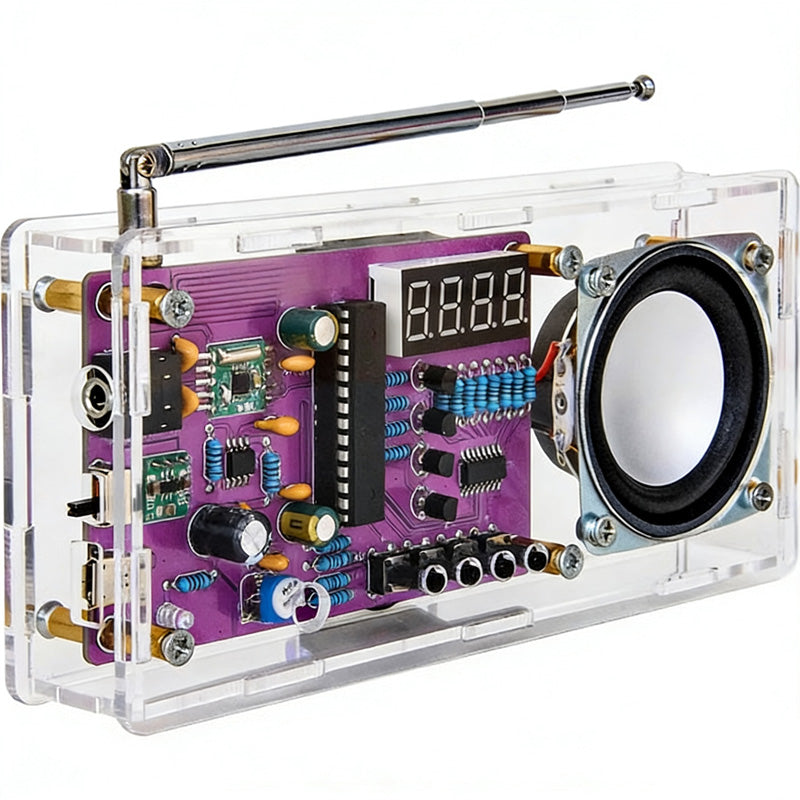

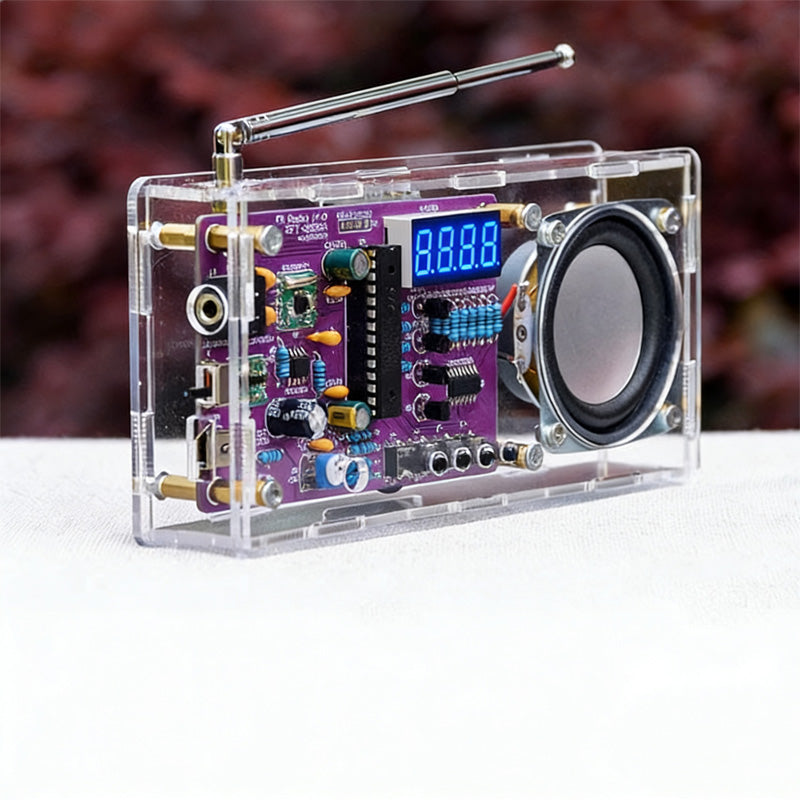

🔥Heißes Angebot – DIY-Lötset für digitales FM-Radio

MERKMALE

Fortschrittliche Spannungsregelung – Nutzt ein 3,3-V-Abwärts-/Aufwärtswandlermodul, das einen stabilen Betrieb des Mikrocontrollers und des Digitaldisplays auch bei einem Eingangsspannungsabfall auf 2,5 V gewährleistet. Dies garantiert eine gleichbleibende Leistung und verhindert Displayausfälle.

HOCHWERTIGER AUDIOAUSGANG – Ausgestattet mit einem AXS2031-Digitalverstärkerchip mit Anti-Verzerrung. Er liefert 5 W klaren, runden Klang ohne Verzerrungen, selbst bei niedrigen Spannungen, und bietet damit ein überlegenes Hörerlebnis im Vergleich zu herkömmlichen Chips.

Verbesserter Signalempfang  – Ausgestattet mit einer 30 cm langen, omnidirektionalen Teleskopantenne und spiralförmigen Kupferleiterbahnen. Diese duale Konstruktion erhöht die Signalempfindlichkeit deutlich und ermöglicht so einen klaren Empfang selbst in Gebieten mit schwachem FM-Signal.

STC MCU-STEUERKERN  – Ausgestattet mit einem STC15W408AS-Mikrocontroller. Dieser robuste Kern steuert alle Funktionen, einschließlich einer Speicherfunktion, die beim Neustart die zuletzt eingestellte Frequenz wiederherstellt und Ihnen so Zeit spart.

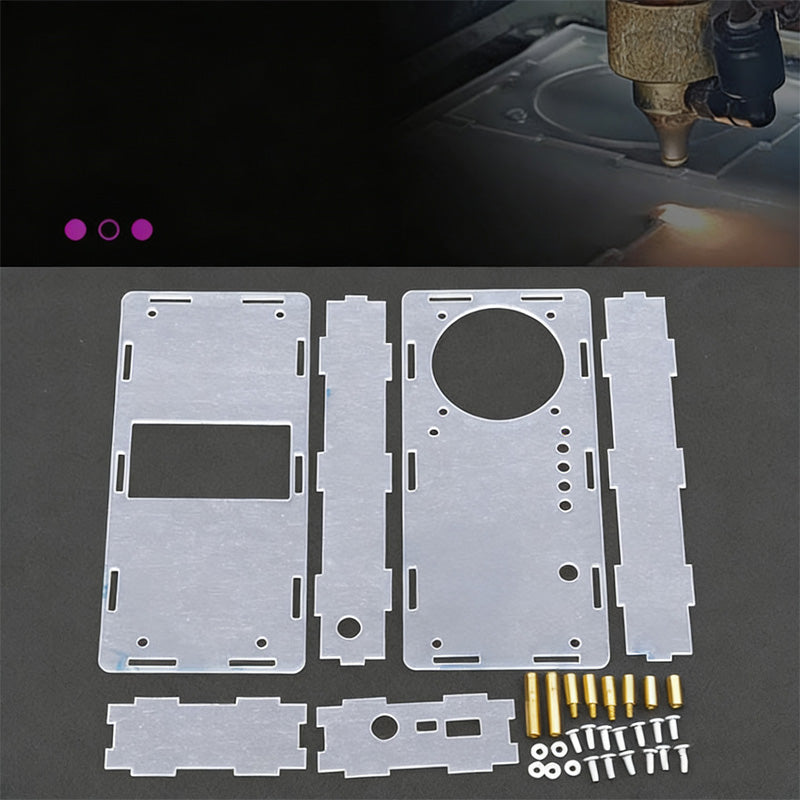

PRÄZISE ZUGESCHNITTENES ACRYLGEHÄUSE  – Das Kit ist in einem robusten, transparenten Acrylgehäuse untergebracht, das für eine perfekte Passform präzisionslasergeschnitten wurde. Es schützt die internen Komponenten und bietet gleichzeitig einen klaren Blick auf die montierte Schaltung.

SPEZIFIKATION

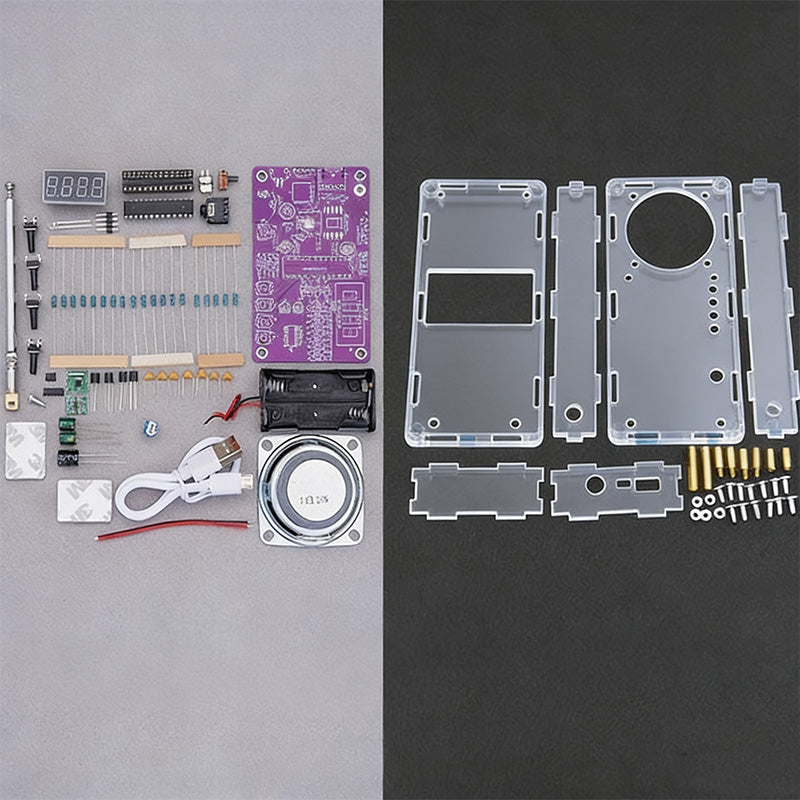

Ausführung: Nur Bausatz (ohne Gehäuse), Bausatz + Gehäuse, Komplett montierte Einheit

Größe: 158 * 28 * 74 mm

Material: Acrylgehäuse, Kupferabstandshalter

Stromstärke: 10 mA

Stromversorgung: 2 x AA-Batterien/5 V 1–2 A

Frequenzbereich: 87,5 MHz - 108 MHz

Leistungsverstärker: AXS2031

Ausgangsleistung: 5 W Mono

Antennenlänge: 30 cm

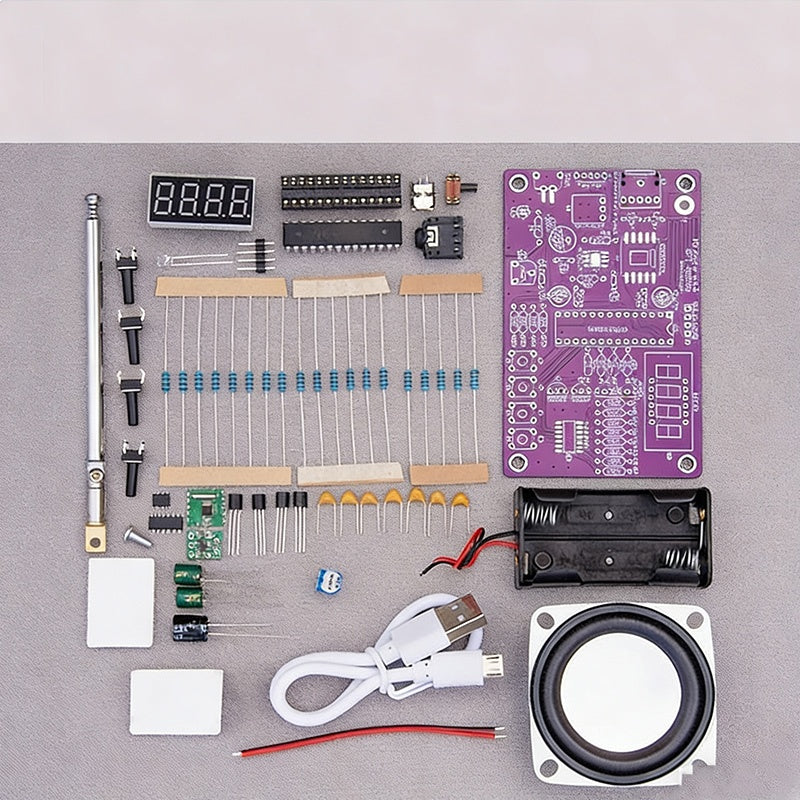

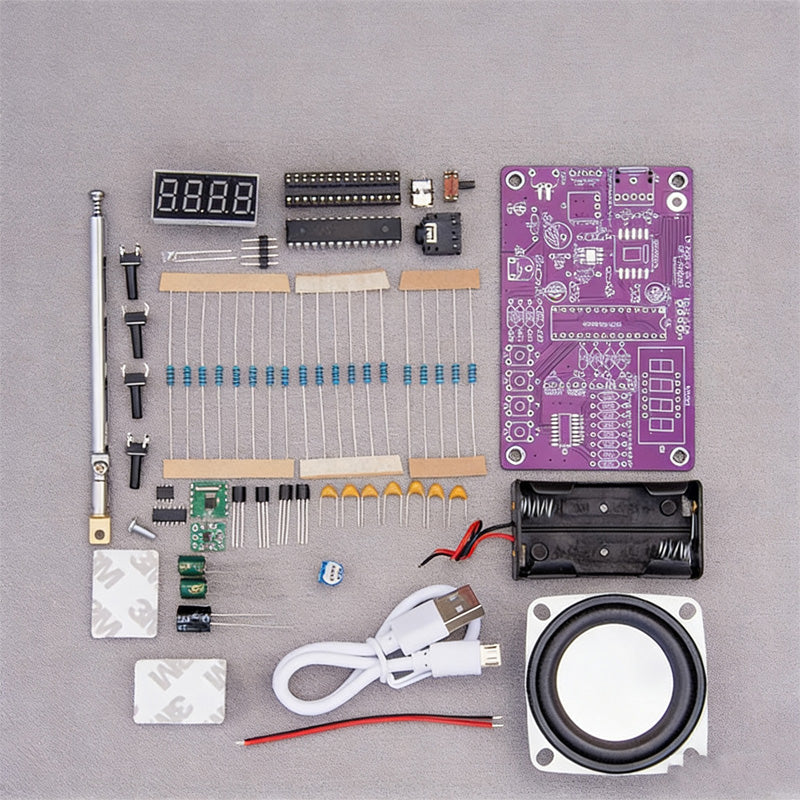

Lieferumfang: 1 * DIY-Lötset für digitale FM-Radios

GEBRAUCHSANWEISUNG

Die Antenne mit Schrauben befestigen, vertikal ausrichten und anschließend verlöten.

Nach dem Löten der Leiterplatte werden die vorderen und hinteren Sechskant-Abstandshalter angebracht.

Montieren Sie zuerst die Frontabdeckung, dann die Seitenabdeckungen und schließlich die Rückabdeckung und ziehen Sie alle Schrauben fest.

ANMERKUNGEN

Der DIY-Bausatz erfordert manuelles Löten und Zusammenbauen; Werkzeug ist nicht im Lieferumfang enthalten.

Um Schäden an den Schaltkreisen zu vermeiden, verwenden Sie jeweils nur eine Stromquelle (USB oder Batterie).

Eine elektronische Montageanleitung ist im Lieferumfang enthalten.
